Зносостійка сталь HARDOX
Легована сталь марки HARDOX, яка виробляється способом гарячого катання і відноситься до металів високої твердості. Виготовляється з металу з великою зернистістю і в процесі виробництва проходить загартування. Випускається колами, трубами або листами відповідно до ГОСТу.
Харокс може піддаватися термічній обробці без погіршення якості, стійка до вібраційних навантажень і механічних впливів. У порівнянні зі стандартним металом, цей може прослужити в 9 разів довше при однакових умовах і при впливі однакових факторів.
| Марка сталі | Короткий опис | Характеристики | Документація | Ціна (грн/т с НДС) |
|---|---|---|---|---|
| Hardox 450 | Зносостійка листова сталь широкого призначення, володіє високою в'язкістю, хорошою гнучкістю і чудовою зварюваністю | Товщина: 2,5—8 мм (Sheet), 3,2—130 мм (Plate) Твердість (по Бринеллю): 390—475 Межа текучості: 1000—1300 Ширина: до 1700 мм Довжина: до 15 000 мм | Hardox 450 (завантажити) | Запит |
| Hardox 500 | Тверда, і при цьому в'язка, гнучка і зварювана листова сталь, застосовувана в сферах, де потрібна висока зносостійкість | Товщина: 3—6,5 мм (Sheet), 4—103 мм (Plate) Твердість (по Бринеллю): 470—540 Межа текучості: 1250—1400 Ширина: до 1600 мм (Sheet), до 3350 мм (Plate) Длина: до 16 000 мм (Sheet), до 14 630 мм (Plate) | Hardox 500 (завантажити) | Запит |
| Hardox 550 | Тверда, і при цьому в'язка, гнучка і зварювана листова сталь, застосовувана в сферах, де потрібна висока зносостійкість | Товщина: 8—65 мм Твердість (по Бринеллю): 525—575 Ширина: до 2900 мм Довжина: до 14 630 мм | Hardox 550 (завантажити) | Запит |
| Hardox 600 | Листова сталь, застосовується у випадках, коли пріоритетні твердість і висока зносостійкість | Товщина: 8—65 мм Твердість (по Бринеллю): 550—640 Ширина: до 2000 мм Довжина: до 14 630 мм | Hardox 600 (завантажити) | Запит |
Купити HARDOX
Твердість надає стали Hardox унікальну зносостійкість і конструкційну міцність. Твердість мінімізує знос, не дозволяє гострим часткам абразивних матеріалів врізатися в матеріал. Сталь Hardox зберігає початкову зносостійкість протягом усього терміну служби, оскільки її твердість не змінюється. Маю на увазі високі значення межі текучості і міцності на розрив, а саме ці властивості дозволяють конструкції зберігати свою форму і не піддаватися деформації. Іншою перевагою Hardox є її ударна в’язкість. Якщо твердість додає сталі зносостійкість і міцність, то саме ударна в’язкість забезпечує можливість згину, формування та зварювання стали Hardox без утворення тріщин.
Якщо лист стали Хардокс піддасться напрузі понад межі текучості і виникне пластична деформація – навмисно під час виготовлення деталі, або при ударі важким шматком гірської породи на місці робіт – утворення тріщин не відбудеться, а в разі утворення локальної тріщини не відбудеться її поширення на інші ділянки. Значення ударної в’язкості для марок Hardox HiTuf, Hardox 450 і Hardox 500 – це гарантовані мінімальні значення при -40 ° C, -20 ° C і 0 ° C відповідно. У порівнянні зі стандартною сталлю марки S355, сталь Hardox HiTuf, наприклад, володіє в три рази більшою стійкістю до залишкової деформації (твердість) при рівній стійкості до розтріскування (ударна в’язкість).
| Твердість по Брінеллю HBW, 10 мм, 29,4 кН | Твердість по Віккерсу, 98 Н | Твердість по Роквеллу HRC | Приблизна міцність на розрив, МПа | Приблизна відповідна марка |
|---|---|---|---|---|
| 400 | 401 | 40 | 1245 | Hardox 400 |
| 450 | 458 | 44,5 | 1412 | Hardox 450 |
| 500 | 514 | 49 | 1580 | Hardox 500 |
| 600 | 627 | 55 | 1940 | Hardox 600 |
Як боротися із зносом сталі
Яка твердість сталі підходить вам? Ймовірно, та, яку забезпечує поєднання марок сталі, що витримують різні умови зносу. У підлозі самосвального кузова може використовуватися один сорт стали Hardox, в його бортах – інший, що забезпечить однаковий термін служби для всього кузова. Згідно з розрахунками за допомогою програми WearCalc 2.0 (див. Ілюстрацію), сталь Hardox 600 прослужить в 9 разів довше, ніж низьковуглецевий сталь при однакових умовах зносу.

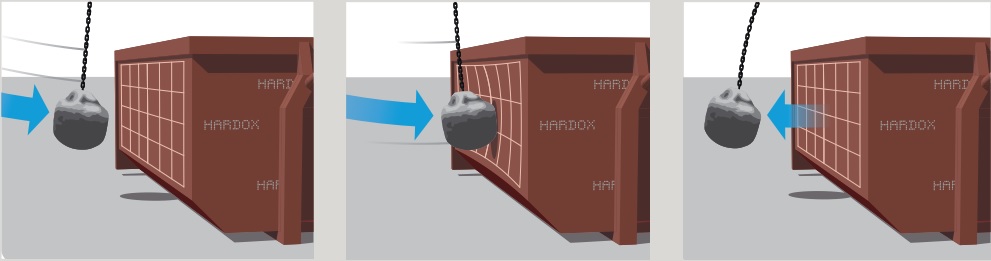

Наочний приклад МІЦНОСТІ HARDOX
Всього лише частка секунди піде на те, щоб упевнитися в унікальних експлуатаційних характеристиках стали Hardox. Ударна сила від великих і важких предметів розподіляється по всій поверхні, що перешкоджає утворенню вм’ятин і тріщин. Метал поглинає енергію і приймає початкову форму, як при ударі тенісною ракеткою по м’ячу.
Купити Hardox
Застосування Хардокс
Використовуючи сталь Hardox можна значно зменшити загальну вагу конструкції, скоротити час підготовки до роботи об’єктів і істотно знизити виробничі витрати.
Всі марки Хардокс мають властивості:
- високим ступенем міцності і стійкості до всіх видів зносу;
- високою твердістю по всій поверхні сталі;
- гарантованої ударною в’язкістю;
- легкої обробкою;
- можливістю експлуатації при знижених і підвищених температурах;
- тривалим терміном служби.
Зносостійкість
Підбір необхідної стали залежить від оптимального поєднання твердості листа і истирающего впливу абразивного речовини. У таблиці наведено відносний термін служби різних марок стали при абразивному впливі граніту. Перехід від рядовий стали до Hardox 500 може продовжити термін служби виробу в 5 разів.
Міцність і твердість

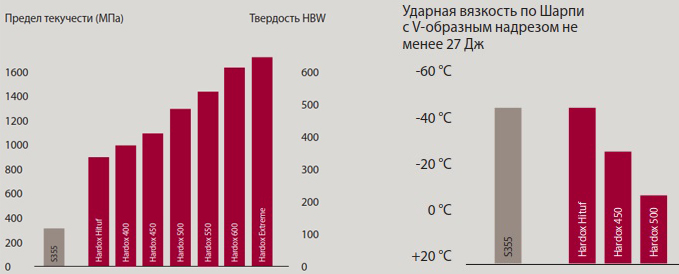

На графіку представлені твердість і межа плинності для різних марок Hardox. Головний секрет високої продуктивності Hardox криється в унікальному поєднанні високої твердості, міцності і в’язкості. Таке поєднання дозволяє Hardox протистояти зносу, витримуючи сильних ударів без необоротної деформації і розтріскування.
Гарантована ударна в’язкість
Порівняльна таблиця показує найбільшу стійкість сталей Hardox до деформування. Як порівняльний елемент приведена стандартна сталь S355. Як видно на графіку сталь Hardox HiTuf більш ніж в три рази стійка до деформації і появи тріщин.
Завдяки властивостям і характеристикам сталь Хардокс застосовується в:
- переробці: преси грейферних ковшів, контейнери, сміттєвози, сита, ножі гранулятора, стрічки транспортера, молотковідробарки, контейнери;
- дорожньому будівництві: ковші екскаваторів, деталі бульдозерів і самоскидів, дробарки, разравнівателі, грейдери;
- будівництві: механізми для демонтажу будівель і конструкцій, деталі будівельних кранів;
- лісопереробки: конвеєрні стрічки, ріжучі кромки ножів, які подають стрічки;
- гірничодобувної галузі: транспортувальні жолоби, накопичувачі, перевантажувальні лотки, прийомні бункера, деталі бурових установок;
- сільському господарстві: гусеничні траки, навантажувачі, просіювачі, що подають бункера;
- енергетиці: барабани котлів, лопаті для вітряків, затвори, футеровочні листи стін сортувальних кишень, грейфери, котли, деталі компресорних станцій, газоперекачувальні агрегати.
Різка, обробка і зварювання стали Хардокс
Основна перевага сталей Хардокс перед іншими зносостійкими сталями (аналоги hardox) – це відмінна зварюваність при середніх температурах і сумісність по зварюваності з будь-якими іншими сталями. Стали Hardox відмінно піддаються термічній різанні (лазером, плазмою і газом) і механічною різанні (гільйотиною, абразивним диском, пилкою, гідроабразивного різкою). Ще один плюс – це відмінні показники гнучкості. Зносостійкі стали HARDOX підходять для гнуття в вальцях, вільного гнуття та згинання на малий радіус.
Компанія Евразтрейд надає послуги по нарізці, обробки та виготовлення елементів і повноцінних виробів із сталей Hardox | Хардокс. Ви можете замовити будь-який вид механічної обробки стали: токарна обробка, фрезерування, зенкование, свердління і нарізкарізьблення. Вся мехобработка проводиться на найсучаснішому обладнанні, за допомогою новітніх інструментів в спеціально обладнаних цехах.
Купити зносостійку сталь Hardox 400, 450, 500, 550, 600, Extreme, HiTuf і HiTemp можна в Європейській металургійної компанії. Ми поставляємо оригінальний металопрокат провідних світових виробників, що підтверджується відповідною документацією.
